Водоводяные теплообменники для бассейна

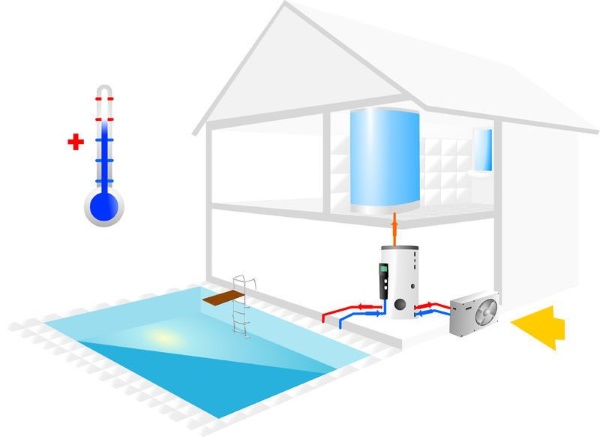

Устройства, которыми осуществляется отдача тепла воде с помощью теплоносителя, называются теплообменниками. Устроен теплообменник следующим образом — внутри расположены два контура, первичный и вторичный. Через первичный проходит теплоноситель идущий от нагревательного элемента (как правило, это котел), вторичный же нужен для того, чтобы через него проходила вода уже из бассейна.

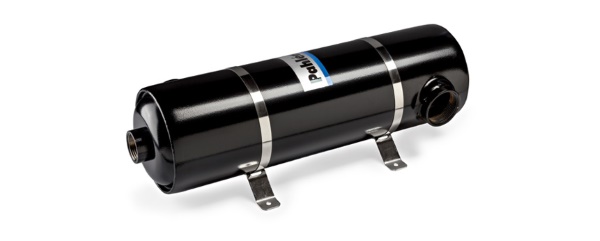

Рассматриваемые устройства могут быть горизонтальной и вертикальной установки. Следует отметить, что различаются они не только размещением, отличается также и их конструкция.

Что касается устройств с горизонтальной установкой, то первичный контур представляет собой спиральный змеевик, а в вертикальных, пучок из тонких трубок.

Конструктивной особенностью трубчатой технологии является тот факт, что она обеспечивает более тесный контакт, что сказывается на способности теплоотдачи, она происходит быстрее, чем в устройствах со спиральной конструкцией первичного контура. Также следует отметить, что есть модели, в которых возможна замена пучка трубок.

Как правило, для производства трубок первичного контура, а также самого корпуса используют следующие материалы — нержавеющая сталь, титан, купроникель.

Чтобы рассчитать время первичного нагревания воды, необходимо воспользоваться формулой (которая демонстрирует зависимость от мощности). Данная формула выглядит следующим образом:

t=1,16*V*T/P, где

t – время, в течении которого вода в бассейне нагреется, ч

V – объем воды (м3)

T – разница температур между первичным и вторичным контурами (^oC )

P – мощность устройства.

Следует отметить, что данная формула позволяет получить лишь приближенное значение, обусловлено это тем, что она не учитывает ни потери тепла, ни отклонения значения мощности, которые возникают во время работы (номинальное значение мощности, которое указывается в технической документации к устройству, относится только к разнице температур между первичным и вторичным контурами). Чем меньше разница между температурами, тем ниже производительность устройства.

В зависимости от того, открытый бассейн или закрытый выбирается показатели мощности теплообменника. В случае открытого бассейна, мощность устройства должна быть равна объему бассейна (имеется в виду значение мощности в киловаттах). Когда же речь идет о закрытых бассейнах, то мощность равна ¾ от значения объема.

Для использования теплообменника, необходимо чтобы присутствовал специальный нагревательный котел. Процесс нагрева полностью управляется автоматикой. Как только вода нагрелась до необходимой (установленной) температуры, теплообменник прекращает работу, либо запускается специальный режим, который называется — компенсация тепловых потерь.

Если Вас интересует больше подробностей связанных с выбором и устройством теплообменников, а также о том, как выполняется монтаж данного оборудования, то Вам необходимо связаться с менеджерами нашей компании, вся контактная информация указана в соответствующем разделе сайта.

Виды теплообменников

С точки зрения применяемых энергоресурсов теплообменники могут быть:

1.  Газовыми. Нередко их встраивают в основной контур отопления. С целью поддержания комфортных температурных условий, и в здании и в воде, предпочтительнее использовать отдельный газовый котел;
2.  Дровяными. Из названия понятно, что в таких устройствах роль топлива играют дрова, также может использоваться уголь. Такой вариант годится исключительно для нагрева воды, в уличных бассейнах компактных размеров.

С точки зрения используемых нагревательных элементов, данные устройства могут быть:

1.  Трубчатыми. Данный вариант относят к числу наиболее долговечных и надежных. Как правило, выбирают модели с змеевиками из титана, они обладают отличными антикоррозионными свойствами, не боятся воздействия соленой воды;
2.  Пластинчатые. Считаются более эффективными, по сравнению с трубчатыми, но намного дороже.

Эксплуатационные достоинства теплообменников

С точки зрения энергопотребления, теплообменники в разы выгоднее, чем обычные электронагреватели. Среди положительных свойств данных устройств выделить можно:

•  Низкие потери энергии. Отличные показатели производительности;
•  Малые габариты. Простоту установки и использования;
•  Продолжительный эксплуатационный период. Во многом это обусловлено тем, что устройство изготавливается из надежных и качественных материалов.

Выбор конкретной модели зависит от таких факторов, как — расположение и объем бассейна, особенности котла. В нашей компании в наличии внушительное число моделей, есть агрегаты мощностью от 13 до 200 кВт. Следует помнить, что мощность равна объему чаши. Например, устройство мощность которого 75 кВт, отлично подходит для бассейна, объемом 75 м3.

Подключение

Сначала идут фильтр, а также циркуляционный насос, уже затем теплообменник, а после него различные дозирующие устройства. Очень важно, что оба контура подключаются исключительно через специальные запорные вентили, делается это для того, чтобы можно было управлять включением, а также процессом демонтажа. Управление нагревом осуществляется за счет наличия специального клапана, который находится у горячего контура идущего от котла.

Для его регулировки применяется термостатная головка, имеющая специальный температурный датчик. Чтобы управлять подачей теплоносителя задействуют термоголовку, с возможностью изменения настроек. Такое устройство, как теплообменник, нужно монтировать ниже расположения напорной линии, по сути под трубами, которые к нему присоединены. В большинстве случаев, вся цепь от котла к бассейну и теплообменнику выходит довольно длинным. Именно это является причиной того, что появляется необходимость в установке дополнительной меры — циркуляционного насоса. Что позволяет перманентно контролировать температуру воды, а также осуществлять ее нагрев, когда это нужно.

Как выбрать?

Ни для кого не секрет, что вода находящаяся в бассейне должна всегда быть комфортной температуры. Справится с таким объемом работы, не сможет ни одно нагревательное устройство. Ведь необходимо не только осуществить нагрев внушительного объема воды, но выполнить пополнение тепловых потерь, а они довольно существенные (из-за площади поверхности). В качестве источника тепла могут быть — котел, различные солнечные пластины. А вот непосредственно процесс передачи тепла выполняется за счет теплообменника.

Наиболее простым и удобным будет расположить теплообменник последовательно и с фильтрами и насосом (циркуляционным). Это позволит избежать застоя воды, а также регулярно очищаться и при необходимости подогреваться. Никаких дополнительных приборов в резервуаре нет, все другие устройства выведены за его пределы.

На данный момент существует огромное количество различных теплообменников, которые отличаются, как по мощности, так и по конструкции и уровню производительности. Вне зависимости от конструктивных особенностей Вашего бассейна, Вы обязательно найдете то, что ищите. Советуем обратить внимание на следующих производителей — Elecro и Aquaviva.

Перед тем, как приобрести теплообменник, нужно иметь в виду:

•  Габариты бассейна (объем, м3);
•  Технические характеристики теплообменника (мощность, чтобы нагреть 1 м3 воды, необходимо не меньше 0,3 кВт):
•  Эксплуатационные особенности;
•  Для нагрева морской воды, нужны модели, нагревательные элементы которых выполнены из титана.

Почему именно мы?

•  Мы сотрудничаем только с лучшими производителями!
•  Доступные цены.
•  Готовы осуществить монтаж устройств и их настройку;
•  Оказываем детальную консультацию, помогаем подобрать оптимальный вариант.
